Назначение

Система автоматического управления питательным электронасосным агрегатом (САУ ПН) предназначена для контроля и управления одним или несколькими насосными агрегатами, каждый из которых состоит из электродвигателя и питательного насоса.

Описание САУ ПН

Система автоматического управления позволяет обеспечить надежную и безаварийную работу насосного агрегата, пуск и останов агрегата в ручном и автоматическом режимах, сигнализацию при превышении технологических параметров насосного агрегата предупредительного уровня, аварийное отключение при превышении технологических  параметров насосного агрегата аварийного уровня, возможность согласованного управления несколькими насосными агрегатами.

Система управления включает в себя:

• шкаф управления питательным насосом ШУ-ПН;

• комплект датчиков (КИП);

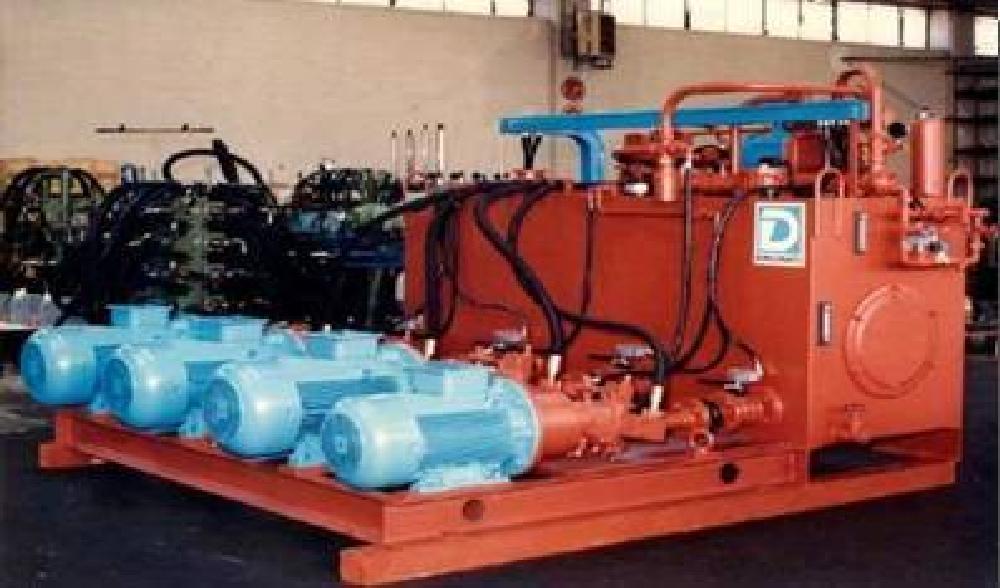

• маслостанцию (опционально).

Один шкаф ШУ-ПН предназначен для контроля и управления одним или несколькими насосными агрегатами. Шкафы могут быть объединены в единую систему, включая систему управления верхнего уровня и АРМ оператора.



КИП

Для контроля состояния насосных агрегатов предусмотрено подключение к ШУ-ПН датчиков (приблизительный состав для каждого из насосных агрегатов):

• температуры обмоток электродвигателя – 6 шт.;

• температура воздуха на выходе из радиатора двигателя – 1 шт.;

• температура подшипников двигателя – 2 шт.;

• потребляемый ток электродвигателя агрегата (по одной фазе);

• вибрация подшипников насоса – 2 шт.;

• температура подшипников насоса – 2 шт.;

• температура воды в разгрузочной камере насоса – 1 шт.;

• давление в камере за гидропятой насоса – 1 шт.;

• давление воды в магистрали охлаждения насосов – 1 шт.;

• давления воды на всасе насоса – 1 шт.;

• давления воды в напорной магистрали – 1 шт.



ШУ-ПН

ШУ-ПН выполняется на базе программируемого логического контроллера (в базовой версии применяется ПЛК Siemens серии S7-300, но возможно применение ПЛК производства Allen-Bradley, Schneider Electric, Fastwel и др.). В состав шкафа входит необходимая защитная и коммутационная аппаратура.

Основная функция ШУ-ПН состоит в реализации управления включением/отключением насосов, диагностике состояния насосных агрегатов (насосов и электродвигателей), в передаче управляющих сигналов на фидер, питающий электродвигатель, а также в обеспечении технологических блокировок.

Панель оператора предназначена для двусторонней связи оператора с оборудованием, управляющим и контролирующим технологический процесс. На экран выводится оперативная информация о значениях технологических параметров, состоянии технологического оборудования, а также сообщения о причинах возникновения аварийных ситуаций.

ШУ-ПН обеспечивает питание противоконденсатного обогрева электродвигателей насосных агрегатов при его наличии.



Выполненные проекты

• САУ ПН-400-50, 4 насосных агрегата, ОАО «НТМК»

• САУ ПН-150-145-2, ОАО «Щекино-Азот»

• САУ ПЭН-270-150-5. ОАО «НЛМК»

• САУ ПЭН-500-180-3. ОАО «ЗСМК».
