Назначение САУ РФ:

• Повышение точности поддержания регулирующих параметров и надежности работы системы;
• Облегчение эксплуатации системы;
• Осуществление управления вытяжной станцией без непосредственного участия человека, что уменьшает вероятность выхода из строя аппаратных средств управления;
• Повышение качества очистки воздуха;
• Согласование работы газоочистной установки с технологическим процессом;
• Снижение потребления воздуха;
• Осуществление управления аппаратными средствами в местном, дистанционном и автоматическом режимах.



Состав работ

• Разработка программного обеспечения системы управления рукавными фильтрами производства ZVVZ-Enven;
• Разработка системы управления верхнего уровня ЦВС-1, ЦВС-2 с интеграцией в единую систему управления систем аспирации шихтового двора и конвертерного отделения;
• Шеф-монтажные и пуско-наладочные работы технологического оборудования, электро-оборудования, КИП, АСУ;
• Комплексные испытания и ввод в эксплуатацию.



В объем управления САУ РФ входит:

• Рукавный фильтр с системой импульсной регенерации
• Отсечные клапаны (для многокамерных фильтров)
• Клапан паразитного подсоса
• Питатели и шнеки системы транспорта уловленной пыли
• Тягодутьевое оборудование (дымосос, направляющий аппарат).

Система управления САУ РФ реализует функции управления рукавным фильтром в различных режимах:

• Автоматическом,
• Ручном дистанционном,
• Местном.

Обеспечение номинальной работы центральных вытяжных станций (ЦВС) производится путем отсечением зон аспирации, на которых в данный момент не производится пересыпка шихты. Всего Системой управляется 83 клапана, расположенные в шихтовом дворе, и 75 клапанов – в главном корпусе КЦ-1.



Состав САУ РФ

• Средства автоматизации;
• Шкаф ПЛК управления рукавным фильтром - ШУ-РФ;
• Шкаф силовой управления электрооборудованием (э/д, тены) - ШС-Э;
• Шкаф ЧРП электродвигателя дымососа - ШС-ЧРП;
• Шкаф питания АСУ – ШП;

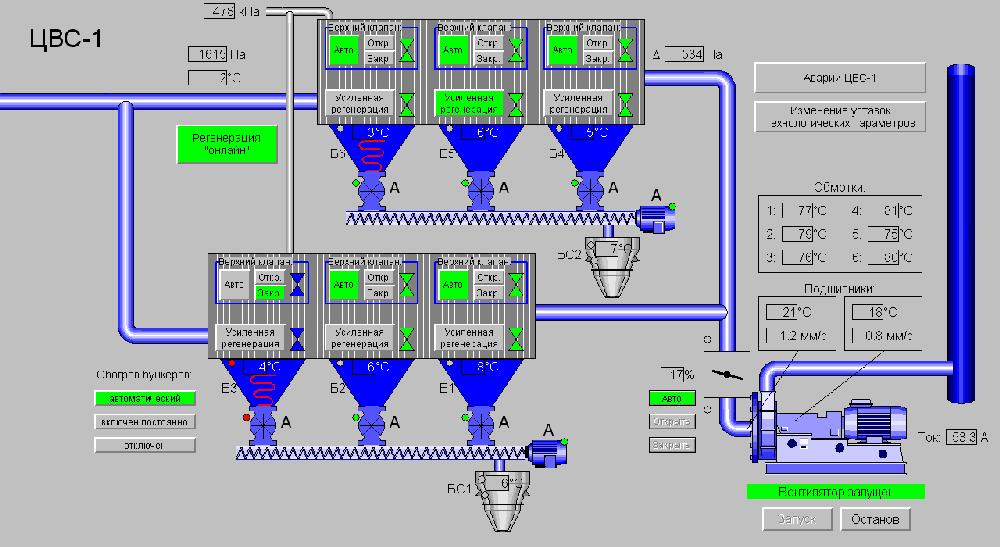

• АРМ оператора – АРМ.

КИП

• Датчики давления, разряжения, температуры  дымовых газов;
• Редуктор и датчик давления сжатого воздуха;
• Датчики положения входных шиберов, направляющего аппарата, паразитного подсоса;
• Датчики вращения питателей и шнеков;
• Датчики положения отсечных клапанов (для многокамерных фильтров);
• Датчики уровня пыли в бункерах;
• Датчики вибрации и температуры подшипников дымососа.

Электрооборудование

• Электродвигатель дымососа;
• ТЭНы камер фильтра;
• Привод заслонки паразитного подсоса;
• Привод направляющего аппарата.



Результаты внедрения

Включение ЦВС-1 и ЦВС-2, работающих в автоматическом режиме, в общую технологическую систему позволило значительно повысить экологические показатели конвертерного производства, снизив количество выбросов в атмосферу до показателя менее 1 мг/м3 (эффективность очистки не ниже 99,9%).



Отзыв заказчика

«Залогом успешного строительства и пуска ЦВС-1 и ЦВС-2 во многом явился профессионализм и ответственное отношение к делу специалистов ЗАО «Энертек», работавших в тесном взаимодействии со службами комбината», - начальник УКС ОАО «ЕВРАЗ НТМК» П.Н. Колпаков.



Примеры реализованных проектов:

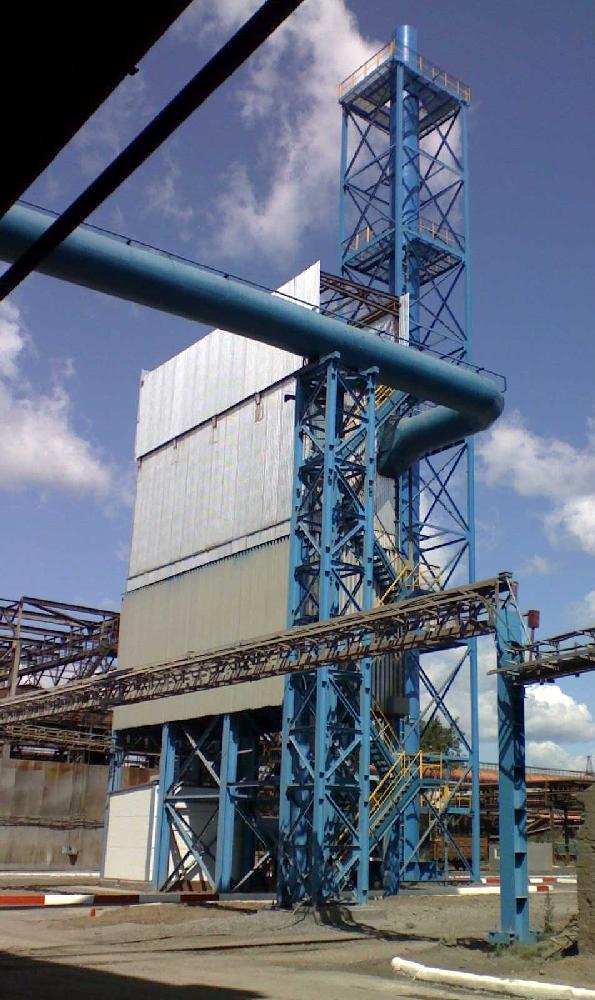

• Центральные вытяжные станции (ЦВС-1, ЦВС-2) конвертерного цеха №1. Автоматизация. Технологическая наладка. ОАО «ЕВРАЗ-НТМК», г. Нижний Тагил
